产品概述
近年来，随着电子技术和通讯技术的迅猛发展，变（配）电站（所）逐步采用微机综合自动化控制，对直流操作和应急电源提出了越来越高的要求。目前国内生产的各类直流电源柜已不能完全满足市场需求，在很多应用场合要求电源柜具有更高的自动化和通讯能力。 为此，我们开发了采用标准的、开放的现场总线（如MODBUS-RTU协议总线），将具有通讯能力的智能器件连接起来，实现上位机，ＰＬＣ等通过总线对现场设备进行数据通讯，从而达到对设备的远程控制、调节、测量、监视等功能的ＰＧＤ７直流电流柜。 系统特点：硬件集成化、标准化、模块化，强化软件功能，控制方式灵活、方便，主要体现在以下几个方面：
- 总线式
- 智能化
- 功能齐全
- 操作简单
- 结构新颖
- 便于维护
PGD7直流电源是一种高度自动化的高频电力综合电源，其结构采用模块化，n+1冗余设计保证了产品的高度可靠性；根据实际运行情况，可由以下功能模块的全部或部分有机组合而成。
- 中央监控单元
- 高频整流单元
- 母线调压单元
- 馈线单元
- 蓄电池监测单元及蓄电池组
- 通信电源单元
- 逆变单元
- 交流进线单元
使用条件与要求
- 环境温度不高于+40℃、不低于-10℃且在24h内平均温度不高于+35℃
- 相对湿度在+40℃时不超过50%，温度较低时允许有较高的相对湿度
- 安装地点海拔高度不超过2000m
- 无导电、无爆炸尘埃、没有腐蚀金属和破坏绝缘的气体和强烈振动和冲击的场合
- 注： 超过上述 范围请订货前说明另行设计

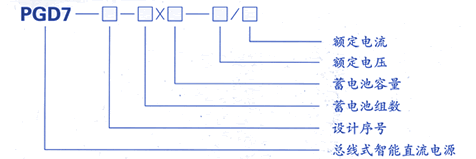

型号说明
系统参数
| 电压 | AC 380V ± 15 % | AC 220V ± 15 % |
| 频率 | 45～55 HZ | 45～55 HZ |
| 直流额定电压 | 220V | 110V |
| 直流额定电流 | 控制8～600A | 动力120～1000A |
| 浮充电压 | 220V +30%/-20% | 110V +30%/-20% |
| 均充电压 | 220V +30%/-20% | 110V +30%/-20% |
| 纹波系数 | 均充 < 0.3% | 浮充 < 0.1% |
| 稳压精度 | < ±0.3% | |
| 稳流精度 | < ±0.3% | |
| 保护动作电压精度 | < ±0.3% | |
| 输出对地 | 2KV AC | 漏电流≤30mA | 历时1min | 无闪络、无击穿 |
| 输入对地 | 2KV AC | 漏电流≤30mA | 历时1min | 无闪络、无击穿 |
| 输出对输出 | 2KV AC | 漏电流≤30mA | 历时1min | 无闪络、无击穿 |
外形结构
本电源系统采用GGD组装式骨架，前后开门、正面设置玻璃门，柜体防护等级IP30
| 柜体外形尺寸：高×宽×深 | 安装尺寸：宽度方向×深度方向 |
|---|---|
| 2260×800×600mm | 500×548 |
| 2360×800×550mm | 500×495 |
| 注：深度均不包括玻璃门25mm。 | |
